单点固定型电磁离合/shinko_sinfonia_神钢电机制动器

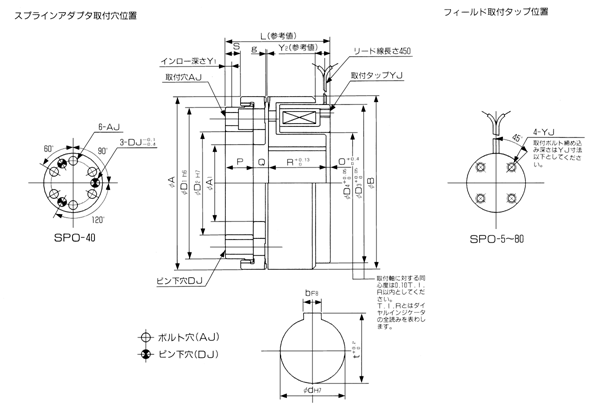

＜SPO-40＞

形　式	SPO-40
定格トルク　 Nm	400
定格電圧　　　DC-V	24
消費電力　　　W(at75℃)	70
質量　 kg	7.2

単位 : mm

径方向	A	137.7
	A₁	64.3
	B	137.7
	D₁	118
	D₂	84
	D₃	128.55
	D₄	79.35

軸
方
向

L

86.9

O

2.5

P

22.4

Q

12.85

R

49.15

S

13.8

Y₁

6

Y₂

9.9

g

0.4	+0.3
	0

取
付

P.C.D

101.6

AJ

Φ6.5穴Φ11

座グリ深さ7.5

DJ

10

YJ

P.C.D

114.3

タップ

M6亊8

軸
穴

d

57

b

15

t

62

電源箱

DMP-100/24A
