轴承安装型电磁离合/shinko_sinfonia_神钢电机制动器
＜STZ-25＞

形　式	STZ-25
定格トルク　 Nm	250
定格電圧　　　DC-V	24
消費電力　　　W(at75℃)	45
質量　 kg	4.8

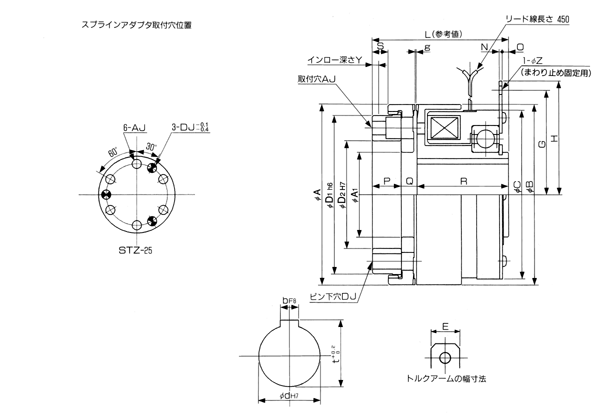

単位 : mm

径方向	A	117.4
	A1	55
	B	117.4
	C	110
	D₁	103
	D₂	70
	E	16
	H	74
	G	68

軸
方
向

L

89.1

N

1.8

O

4.2

P

19

Q

10.4

R

59.7

S

10.4

Y

4

Z

5.5

g

0.4	+0.1
	0

取
付

P.C.D

86.87

AJ

φ9穴φ14

座グリ深さ10

DJ

10

軸
穴

d

40

b

12

t

43.5

電源箱

DMP-63/24A
