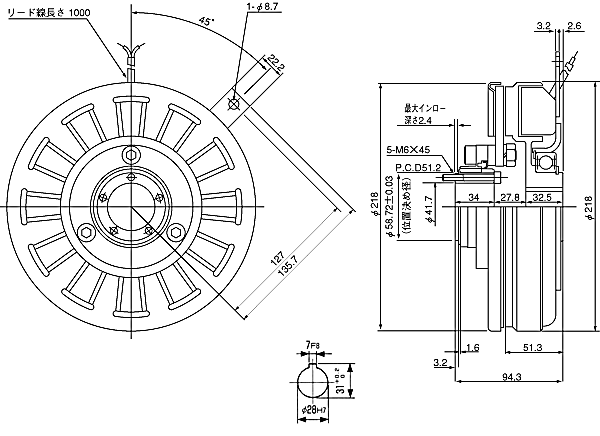

通轴型shinko_sinfonia_神钢电机离合器＜SF-825/BMS＞

形　式	SF-825/BMS
静摩擦トルク Nm	200
定格電圧 DC-V	24
消費電力 W(at75逤)	28
質量 kg	11

单位 : mm

電源箱	DMP-63/24A
制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

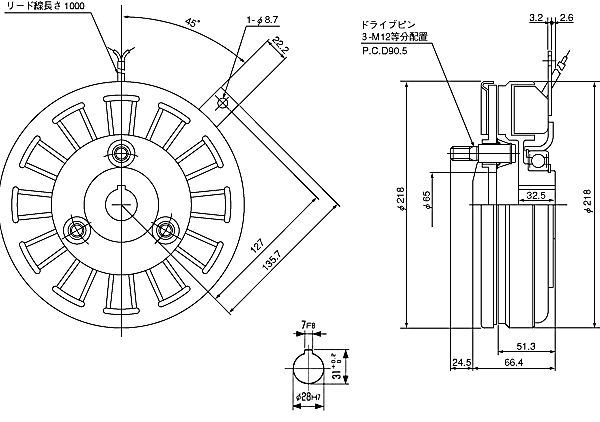

通轴型shinko_sinfonia_神钢电机离合器＜SF-825/BMP＞

形　式	SF-825/BMP
静摩擦トルク Nm	200
定格電圧 DC-V	24
消費電力 W(at75逤)	28
質量 kg	9.9

单位 : mm

電源箱	DMP-63/24A
制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

通轴型shinko_sinfonia_神钢电机离合器＜SF-825/IMS＞

形　式	SF-825/IMS
静摩擦トルク Nm	180
定格電圧 DC-V	24
消費電力 W(at75逤)	25
質量 kg	11

单位 : mm

径方向	A	218
	A₁	41.7
	B	218
	D₁	58.72
	D₂	88.95

軸方向	L	91.4
	M	48.4
	O₁	17.5
	O₂	7.1
	P	34
	Q	14.5
	R	25.4
	X₂	6

取
付

NJ

本数

6

P.C.D

107.9

ボルト

M8×16

PJ

本数

5

P.C.D

51.18

ボルト

M6×45

V

30

軸
穴

d

28

b

7

t

31

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB

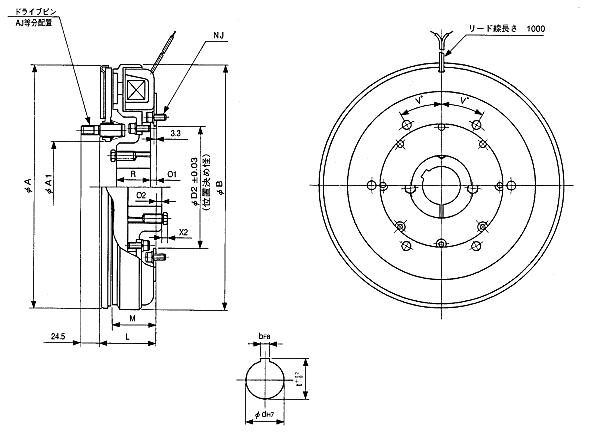

通轴型shinko_sinfonia_神钢电机离合器＜SF-825/IMP＞

形　式	SF-825/IMP
静摩擦トルク Nm	180
定格電圧 DC-V	24
消費電力 W(at75逤)	25
質量 kg	9.0

单位 : mm

径方向	A	218
	A₁	65
	B	218
	D₂	88.95

軸方向	L	63.5
	M	48.4
	O₁	17.5
	O₂	7.1
	R	25.4
	X₂	6

取付	AJ	本数	3
		P.C.D	90.5
		ボルト	M12
	NJ	本数	6
		P.C.D	107.9
		ボルト	M8×16
	V		30
軸穴	d		28
	b		7
	t		31

电源箱	DMP-63/24A
高度制御器	TMP-40D
	EMP-70DB
	CSM-55DB
	CMPH-250/4HB
