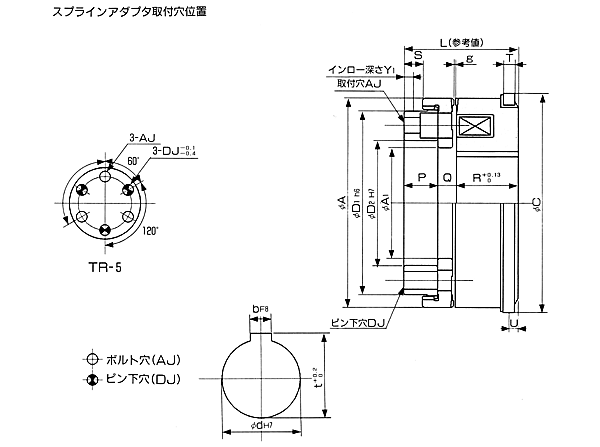

线圈旋转型shinko_sinfonia_神钢电机离合器＜TR-5＞

形　式	TR-5
定格トルク　　　Nm	50
定格電圧　　　　DC-V	24
消費電力　　　　W(at75℃)	20
質量　　　kg	0.90

単位 : mm

径方向	A	76.2
	A₁	38.1
	C	77.7
	D₁	64
	D₂	42

軸
方
向

L

39.9

P

11.2

Q

7.8

R

20.9

S

5.3

T

6.3

U

5.1

Y₁

3

g

0.3	+0.2
	0

取
付

A
J

P.C.D

53.75

ボ
ル
ト
穴

φ55穴

φ9座グリ

深さ6.5

D

P.C.D

53.75

ピン下穴

6

軸
穴

d

32

b

10

t

35.5

電源箱

DMP-63/24A
