LFG系列shinko_sinfonia_神钢电机供料机

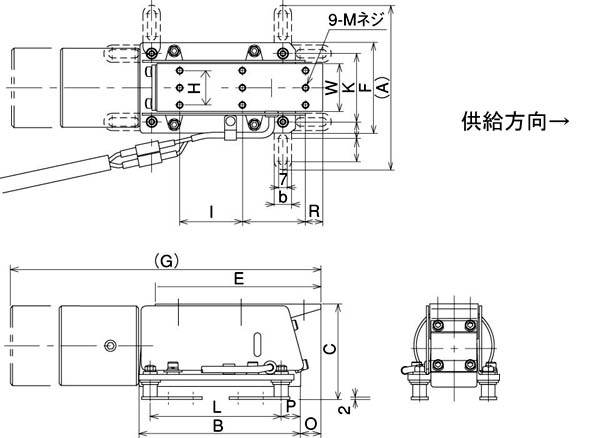

外形尺寸图
样式
形式 LFG-400 LFG-550 LFG-700
定格電圧(V)

200

定格電流(A) 0.08 0.15 0.2
振動数(Hz) 80～110 75～100 65～90
駆動部質量(kg) 4.3 8.5 14.0
板ばね角度（度）

15

最大振幅(mm) 0.65 0.75 0.9
適用
コントローラ		 AC
200V用		 シングル C10-5VF
ツイン C10-3VFT-2
AC
100V用		 シングル C10-5VF + C8-TR
ツイン C10-3VFT-1

尺寸表

単位：mm

形式 A B C E F G H I
LFG-400 145 142 84 145 80 230～270 28 55
LFG-550 181 202 104 200 100 315～375 38 75
LFG-700 191 205 114 250 110 400～460 46 90
形式 K L M O P R W b i n
LFG-400 60 115 6 18 17 15 42 15 20 15
LFG-550 75 165 6 21 22 20 52 20 25 17.5
LFG-700 85 215 6 22 27 25 61 20 25 17.5
LFG系列shinko_sinfonia_神钢电机供料机

シュート仕様およびオーバーハング

単位：mm

適用
リニア
フィーダ

最大
長		 最大
幅		 最小
厚		 質量
範囲
(kg)		 基準位置
(轨道全长最大時）
L1 L2 L3 L4 L5
LFG-300 400 50 10 0.8～2.0 105 150 20 145 18
LFG-400 550 65 14 1.4～3.5 140 210 25 200 21
LFG-550 700 75 16 2.2～5.5 180 270 30 250 22
